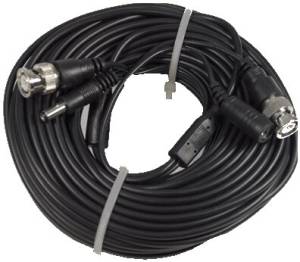

95.11 Video-Kombikabel steckerfertig, Video+DC, Längen 10m bis 50m


95.11 Video-Kombikabel steckerfertig, Video+DC, Längen 10m bis 50m

Art.Nr.: E AV KombiRG59



Video: BNC Stecker/Stecker, Stromversorgung 12V: DC Stecker/Kupplung



Video-Kombikabel 75 Ohm u. 2x 0,14qmm (50m-Kabel RG59 und 2x 0,75mm²) zur Stromversorgung steckerfertig konfektioniert mit BNC-Steckern, DC-Hohlbuchse u. DC-Hohlstecker (5,5/2,1mm) passend für 12V-Kameras u. Netzteile, Farbe schwarz, Gleichstromwiderstand der Stromleitung ca. 0,25 Ohm/m (50m-Kabel 0,05 Ohm/m), Länge 10m. Lieferbar in Längen von 10m, 20m, 30m, 40m, 50m (Auswahl u. Aufpreise siehe Details) . Hinweis: Nicht für HD-SDI Signale geeignet!.



Längen größer 10m mit Aufpreis, siehe Auswahlmöglichkeit unter Details



Weitere Videokabel, Kombikabel RG59, Cinchkabel, Patchkabel, Cross-Over finden Sie hier





Kabellänge - Preis:
10m
ArtNr.:

20m
ArtNr.:
  + 13,09 €
30m
ArtNr.:
  + 30,94 €
50m
ArtNr.: BS-RG59/50BNC
  + 71,40 €

Optionale Artikel

Stecker BNC Cinch F Koax RJ45

162.20 BNC-Buchse / BNC-Buchse Preis inkl. MwSt. 2,98 € (netto 2,50 €)

Stromversorgung Netzteile

133.03 VCvision VC20338S Netzteil 12V DC / 5,0A stabilisiert Preis inkl. MwSt. 42,84 € (netto 36,00 €)
133.02 VCvision VC14395-1 Netzteil im Gehäuse IP65, 12V DC / 2,0A stabilisiert Preis inkl. MwSt. 23,80 € (netto 20,00 €)
133.01 VCvision VC20114-1 Stecker-Netzteil 12V DC / 1,0A stabilisiert Preis inkl. MwSt. 23,80 € (netto 20,00 €)
133.04 VCvision VC20338S Netzteil 12V DC / 5,0A stabilisiert mit 4x Verteiler Preis inkl. MwSt. 47,60 € (netto 40,00 €)

Preis inkl. MwSt. ab 22,61 € (netto 19,00 €)

incl. 19 % UST

Artikeldatenblatt drucken Lieferzeit: auf Lager


Spezielle Videoleitung 75 Ohm mit flexiblem Innenleiter und zwei seperate Adern 2x 0,14qmm (50m-Kabel RG59 und 2x 0,75mm²) zur Stromversorgung der Kamera (12 bis 24VDC). PVC-Isolierung schwarz. Steckerfertig konfektioniert mit 2x BNC-Stecker, DC-Hohlbuchse und DC-Hohlstecker (5,5/2,1mm). Passend für die meisten 12V-Kameras mit DC-Holhbuchse sowie für die 12V-Netzteile mit Hohlstecker. Ideal zur Verkabelung von Innenkameras da somit keine Steckdose in Kameranähe nötig ist. Länge 10m. Lieferbar in Längen von 10m, 20m, 30m, 40m, 50m (Auswahl u. Aufpreise siehe Details).



Kombikabel 10m bis 40m (Leitungsquerschnitt 0,14qmm): Der Gleichstromwiderstand der Stromleitung beträgt ca. 0,25 Ohm/m (0,0175 x 2 / 0,14). Kombikabel 50m (Leitungsquerschnitt 0,75qmm): Der Gleichstromwiderstand der Stromleitung beträgt ca. 0,05 Ohm/m (0,0175 x 2 / 0,75). Bei 40m Kombikabel (Gleichstromwiderstand 40 x 0,25 Ohm = 10 Ohm) und einer 12V-Überwachungskamera mit 150mA Stromaufnahme beträgt der Spannungsabfall 1,5V, die Versorgungsspannung an der Kamera beträgt dann noch 10,5V. Den meisten 12V-Kameras reichen 8,0V, mit 40m Kombikabel liegt die Grenze für 12V-Versorgung also bei einer Stromaufnahme der 12V-Kamera von 400mA. Sollen Überwachungskameras mit größerem Strombedarf wie Kameras mit integr. Infrarot-Scheinwerfer über das Kombikabel versorgt werden, muß der Spannungsabfall durch eine höhere Einspeisespannung des Netzteils kompensiert werden. Da die Stromaufnahme von Außen-Kameras mit Infrarot-Scheinwerfer im Tag/Nacht- und Sommer/Winter-Betrieb stark variiert (z.B. GKB 1703VF mit 12V ohne IR-Licht 0,5A mit IR-Licht 1,0A mit IR-Licht und Heizung 1,25A), ist dies nur mit Kameras möglich, die einen großen Betriebsspannungsbereich für die Versorgung mit Gleichspannung besitzen. Die Versorgung mit Wechselspannung ist mit diesem Kabel nicht möglich, da dies zu starkem Übersprechen und damit zu Bildstörungen führt. Die GKB 1703VF ist ideal geeignet, sie arbeitet mit 12 bis 24VDC oder 12 bis 12VAC. Bei 40m Kombikabel und 1,25A max. Stromaufnahme beträgt der Spannungsabfall max. 12,5V, die Einspeisespannung sollte daher min. 20,5V betragen. Da die Kamera selbst ein elektronisches Netzteil besitzt, ändert sich ihre Stromaufnahme mit der Versorgungsspannung, die Leistungsaufnahme bleibt annähernd gleich (siehe Tabelle).



GKB 1703VF



ohne IR-Licht



U-Kamera      Stromaufnahme  Leistung



12VDC            500mA                   6W

24VAC            180mA                    4W



40m Kombikabel (0,14mm²), Einspeisespannung 19VDC

17,5VDC         160mA                    3W





mit IR-Licht



12VDC          1000mA                 12W

24VAC             380mA                   9W



40m Kombikabel (0,14mm²), Einspeisespannung 19VDC

12,8VDC         700mA                   9W
